单向滚针轴承又名滚针离合器,由冲压外圈和塑料保持架组成;保持架可以自带塑料簧片也可以上不锈钢簧片引导滚针,外圈上的斜面滚道和滚针作为锁紧装置。它表面带凹槽,主要针对空竹制造企业,也已经推出实体套圈类单向滚针轴承,主要针对健身器材类企业,也开发了超薄单向滚针轴承,主要针对精密机械类企业。单向滚针轴承即冲压外圈滚针离合器(单向轴承) 可作为转换器、止回装置、超越离合器。HF(滚针离合器):由冲压外圈和塑料保持架组成;保持架可以自带塑料簧片也可以上不锈钢簧片引导滚针,外圈上的斜面滚道和滚针作为锁紧装置。HFL(离合器和轴承组件):支承轴承装在滚针离合器的两侧并承受径向负荷,作为支承轴承的是滚针和塑料保持架组件。

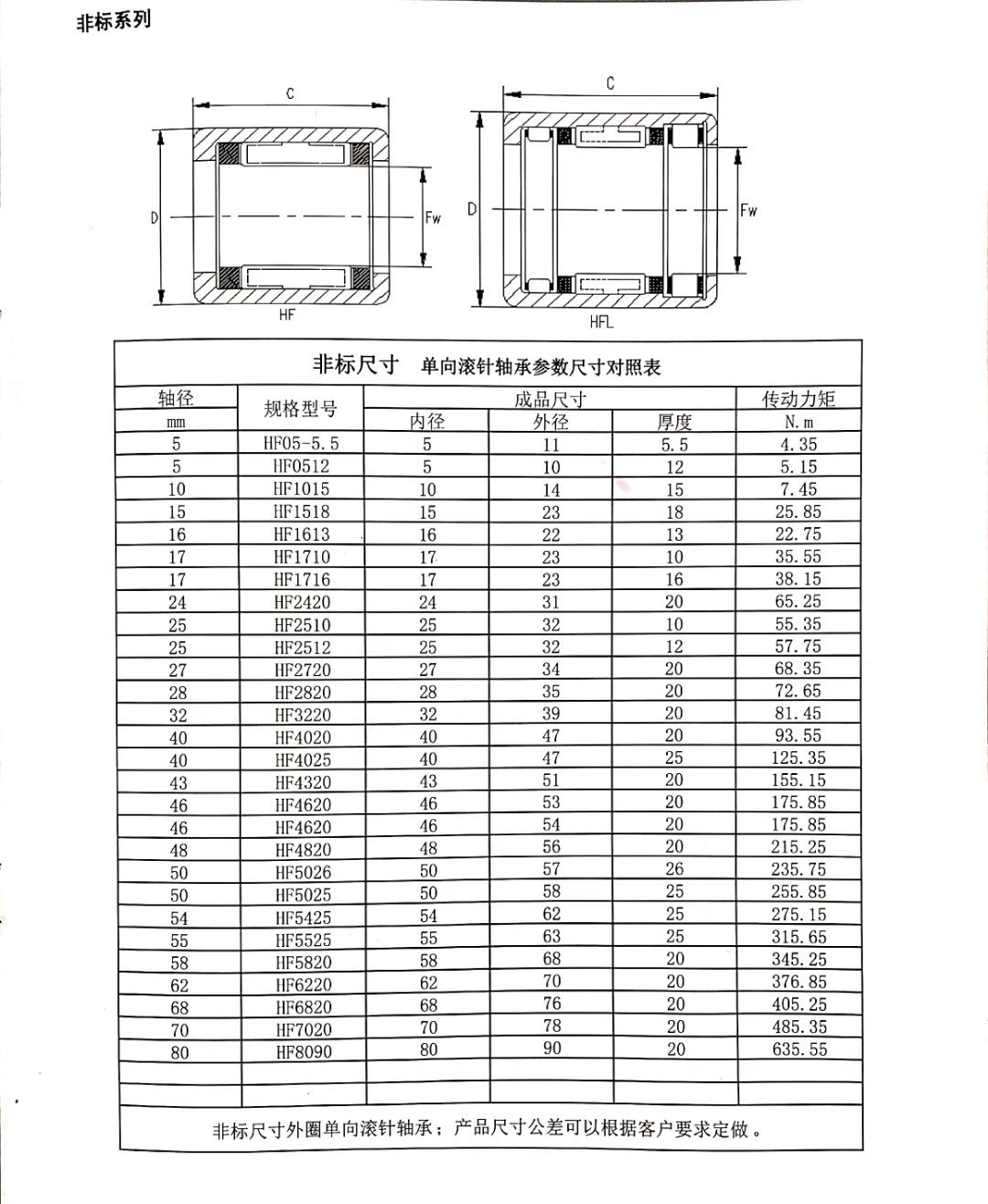

单向滚针轴承型号 | 内径 | 外径 | 高度 | 重量 |
HF809020 | 80mm | 90mm | 20mm | 3 g |

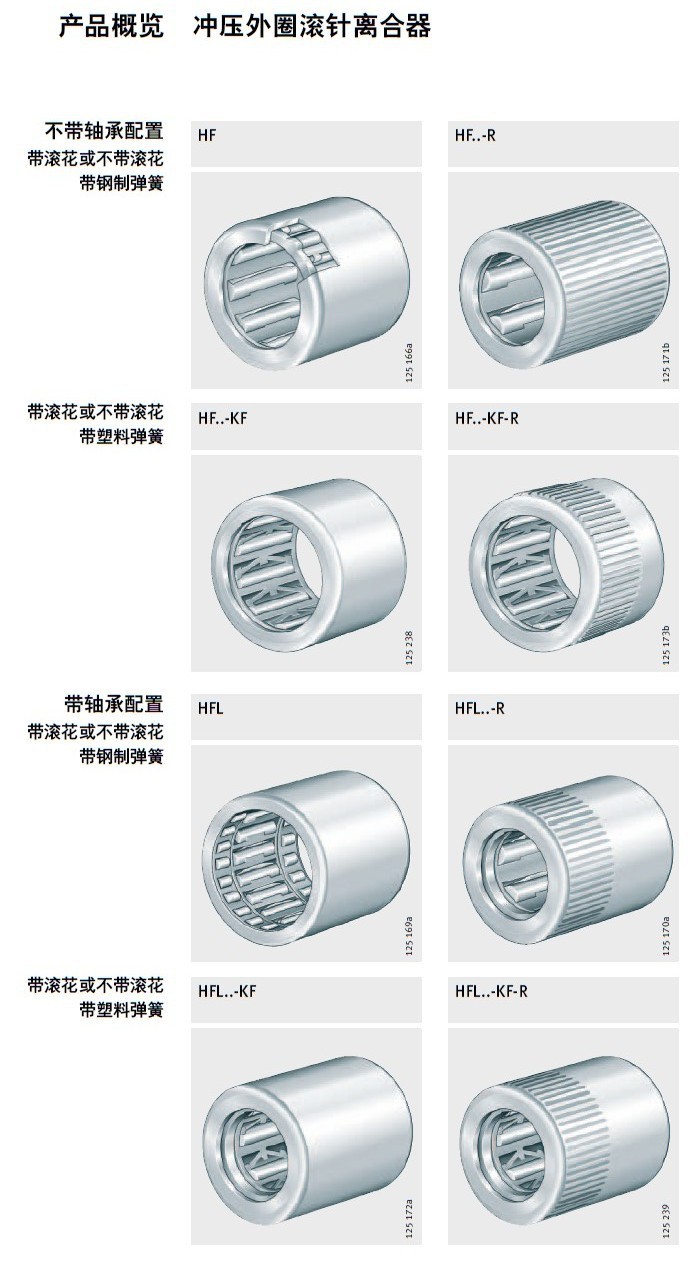

HF、HFL、RC、RCB、NHF规格

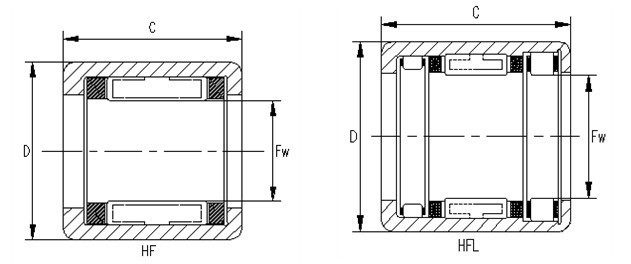

HF、HFL、RC、RCB、NHF、EWC尺寸及容量
| 离合器型号 Clutch Designation | 重量Mass近似Approx | 外形尺寸 Borndary Dimensions | 转动力矩ue Ma | 极限转速注1 Limiting Speed | 适用的冲压外圈滚针轴承 Suitable Drawn Cup Bearings |
塑料弹簧 Plastic Springs | 不锈钢簧片 Steel Springs | Fw | D | C | 轴旋转Rotating Shaft Min-1 | 外圈旋转Rotatng Outer Ring Min-1 |
mm | g | mm | Nm | rpm |
HF系列 ( INA/英纳公司 ) |
3 | HF0306KF |
| 0.9 | 3 | 6.5 | 6 | 0.2 | 36000 | 7000 | HK0306TN |
4 | HF0406KF | -- | 1 | 4 | 8 | 6 | 0.34 | 34000 | 8000 | HK0408TN |
HF0406KFR | -- | 1 | 4 | 8 | 6 | 0.1 | 34000 | 8000 | HK0408TN |
6 | HF0608KF |
| 2.8 | 6 | 10 | 8 | 1.5 | 20000 | 11000 | HK0608 |
HF0612KF | HF0612 | 3 | 6 | 10 | 12 | 1.76 | 23000 | 13000 | HK0608 |
HF0612KFR | HF0612R | 3 | 6 | 10 | 12 | 1.76 | 23000 | 13000 | HK0608 |
| HF061210 | 3.5 | 6 | 12 | 10 | 3 | 20000 | 13000 | HK061208 |
8 | HF0812KF | HF0812 | 3.5 | 8 | 12 | 12 | 3.15 | 17000 | 12000 | HK0808 |
HF0812KFR | HF0812R | 3.5 | 8 | 12 | 12 | 4 | 17000 | 12000 | HK0808 |
-- | HF061210 | 3.2 | 8 | 12 | 10 | 3 | 16000 | 12000 | HK0808 |
-- | HF081410 | 3.6 | 8 | 14 | 10 | 4.6 | 15000 | 11000 | HK081410 |
-- | HF081610 | 4.1 | 8 | 16 | 10 | 5.5 | 15000 | 11000 | HK081610 |
-- | HF081412 | 4 | 8 | 14 | 12 | 5 | 16000 | 12000 | HK081410 |
10 | HF1012KF | HF1012 | 4 | 10 | 14 | 12 | 5.3 | 14000 | 11000 | HK1010 |
HF1012KFR | HF1012R | 4 | 10 | 14 | 12 | 1.5 | 14000 | 11000 | HK1010 |
12 | -- | HF1216 | 11 | 12 | 18 | 16 | 12.2 | 11000 | 8000 | HK1212 |
14 | -- | HF1416 | 13 | 14 | 20 | 16 | 17.3 | 9500 | 8000 | HK1412 |
16 | -- | HF1616 | 14 | 16 | 22 | 16 | 20.5 | 8500 | 7500 | HK1612 |
18 | -- | HF1816 | 16 | 18 | 24 | 16 | 24.1 | 7500 | 7500 | HK1812 |
20 | -- | HF2016 | 17 | 20 | 26 | 16 | 28.5 | 7000 | 6500 | HK2010 |
25 | -- | HF2520 | 30 | 25 | 32 | 20 | 66 | 5500 | 5500 | HK2512 |
30 | -- | HF3020 | 36 | 30 | 37 | 20 | 90 | 4500 | 4500 | HK3012 |
35 | -- | HF3520 | 40 | 35 | 42 | 20 | 121 | 3900 | 3900 | HK3512 |
注1:单向轴衬个保持架均为尼龙材质;KF表示保持架上的弹簧片为尼龙材质,无KF表示保持架上的弹簧片为不锈钢;
注2:R表示轴承外圈滚花以增加咬合力。
轴径Shaft Diameter | 离合器型号 Clutch Designation | 重量Mass近似Approx | 外形尺寸 Borndary Dimensions | 转动力矩ue Ma | 极限转速注1 Limiting Speed | 基本额定负荷Basic Load Ratings |
塑料弹簧 Plastic Springs | 不锈钢簧片 Steel Springs | Fw | D | C | 轴旋转Rotating Shaft Min-1 | 外圈旋转Rotatng Outer Ring Min-1 | C | Co |
KN |
mm | g | mm | Nm | rpm |
HFL系列 ( INA/英纳公司 ) |
3 | HFL0308 | -- | 3 | 3 | 3.6 | 8 | 1 | -- | -- | -- | -- |
4 | HFL0408 | -- | 3.5 | 4 | 8 | 8 | 1.5 | -- | -- | -- | -- |
6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | -- | -- |
HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0.5 | 23000 | 13000 | -- | -- |
-- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- |
8 | -- | HFL081212K | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
-- | HFL081412K | 7 | 8 | 14 | 12 | -- | 19000 | 12000 | -- | -- |
HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | 4.05 | 4.15 |
HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- |
10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | -- | -- |
12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28.5 | 7000 | 6500 | 8.9 | 11.5 |
25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |

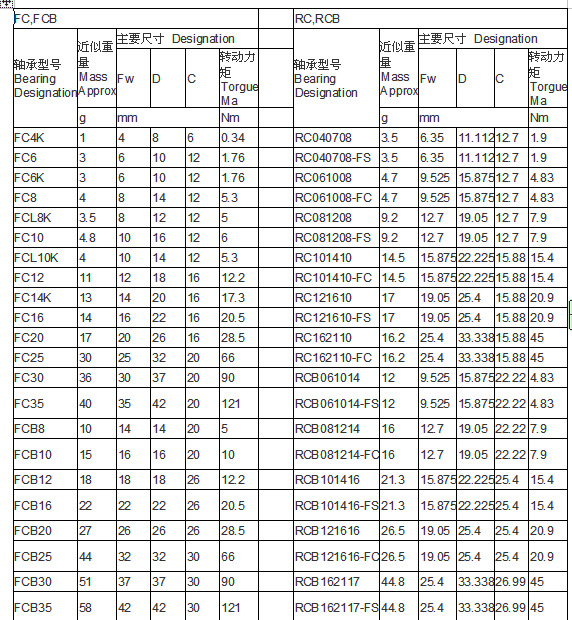

Torrington/托林顿公司 & NSK/精工结构FC/FCB/RC/RCB系列

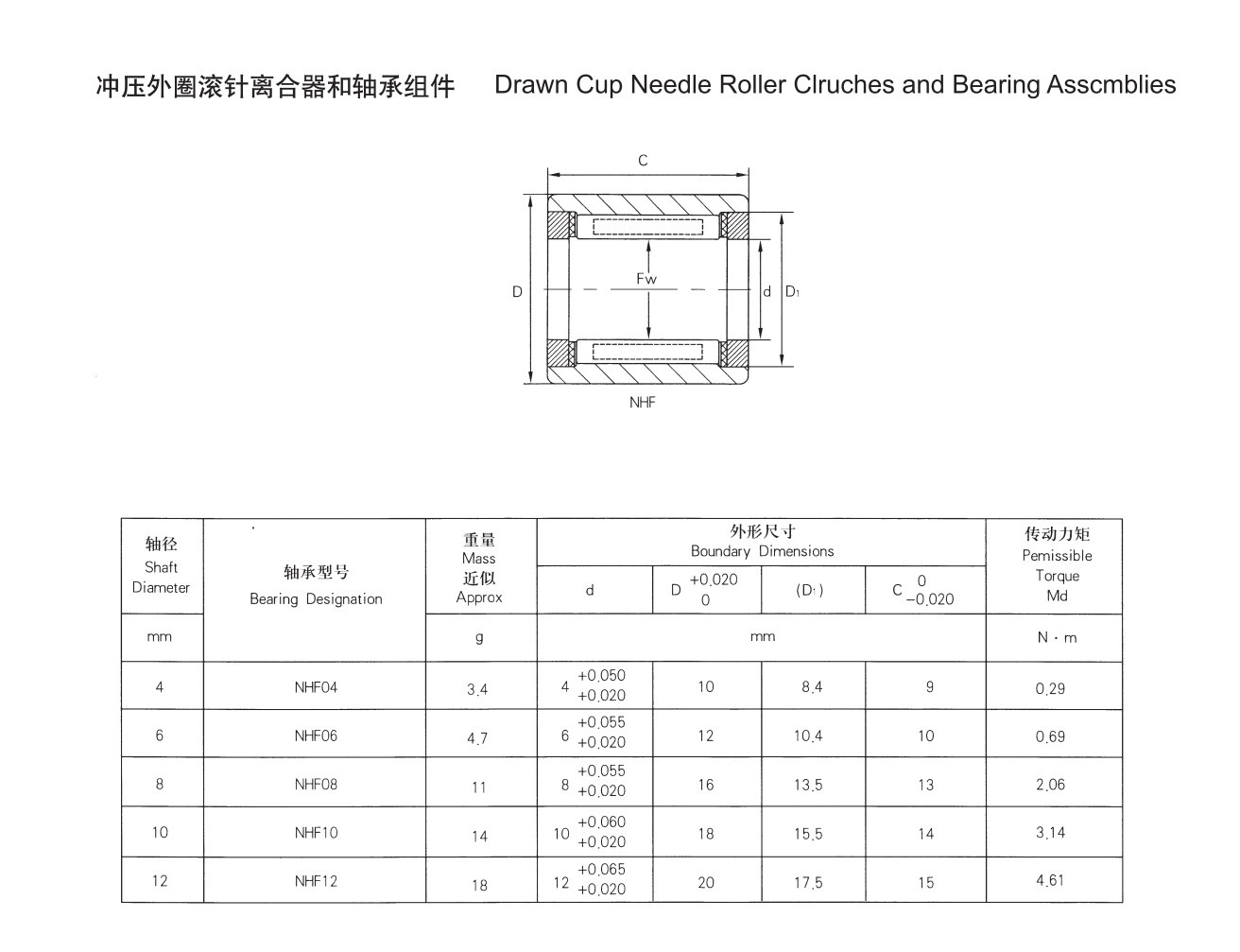

NHF系列
1 结构
a 外圈
1.材料:一般为ST14低碳钢(基本上是ST14,特殊高要求20#钢),两种材质都有,价格不一样,如有要求请提前告知
2.加工:经由冲床冲压或者油压机拉伸成型
3.热处理:渗碳,高频回火:淬火
b 保持架
1.材料:增加尼龙PA66
2.加工:注塑机注塑
3.热处理:无
c 滚针
1.材料:GCr15轴承钢
2.加工:经由磨床磨加工
3.热处理:淬火HRc60-64
d 弹簧片
材料:树脂或者不锈钢
2 单向轴承的检验及安装
a 检验
将滚针离合器压入标准环规中用塞规检查,环规的壁度大于20mm.
b安装
滚针离合器装入座孔中后,不需要另行轴向定位。安装座孔公差与冲压外圈滚针轴承相同,座孔的表面粗糙度小于Ra0.8
滚针离合器的内接圆直径与HK系列相同。轴的硬度应在HV670-840,并磨削。
工作温度在充分润滑的条件下,钢弹簧的滚针离合器可在-30度—+120度温度范围内运行。塑料弹簧的滚针离合器工作温度范围为-10摄氏度—+70摄氏度。
3 单向轴承的目前应用行业
解答:据我们目前合作的配套使用厂家,涉及到
渔具,渔轮,渔船行业:(EWC1010,EWC1012,HF0406,HF1008)
空竹行业:(HF0612,HF0812)
点钞机,印刷机行业:(HF0812,FC-10,HF1012)
拖把行业:(HF081412外八角,EWC1010),
农业机械设备:(HF1616),电机配件(HF1416),
纺织机械:(HFL2026),数控机床:(HF1816),
洗衣机配件:(HF2016)
