常州仁本轴承厂为您提供质量上乘、价格优惠的产品。

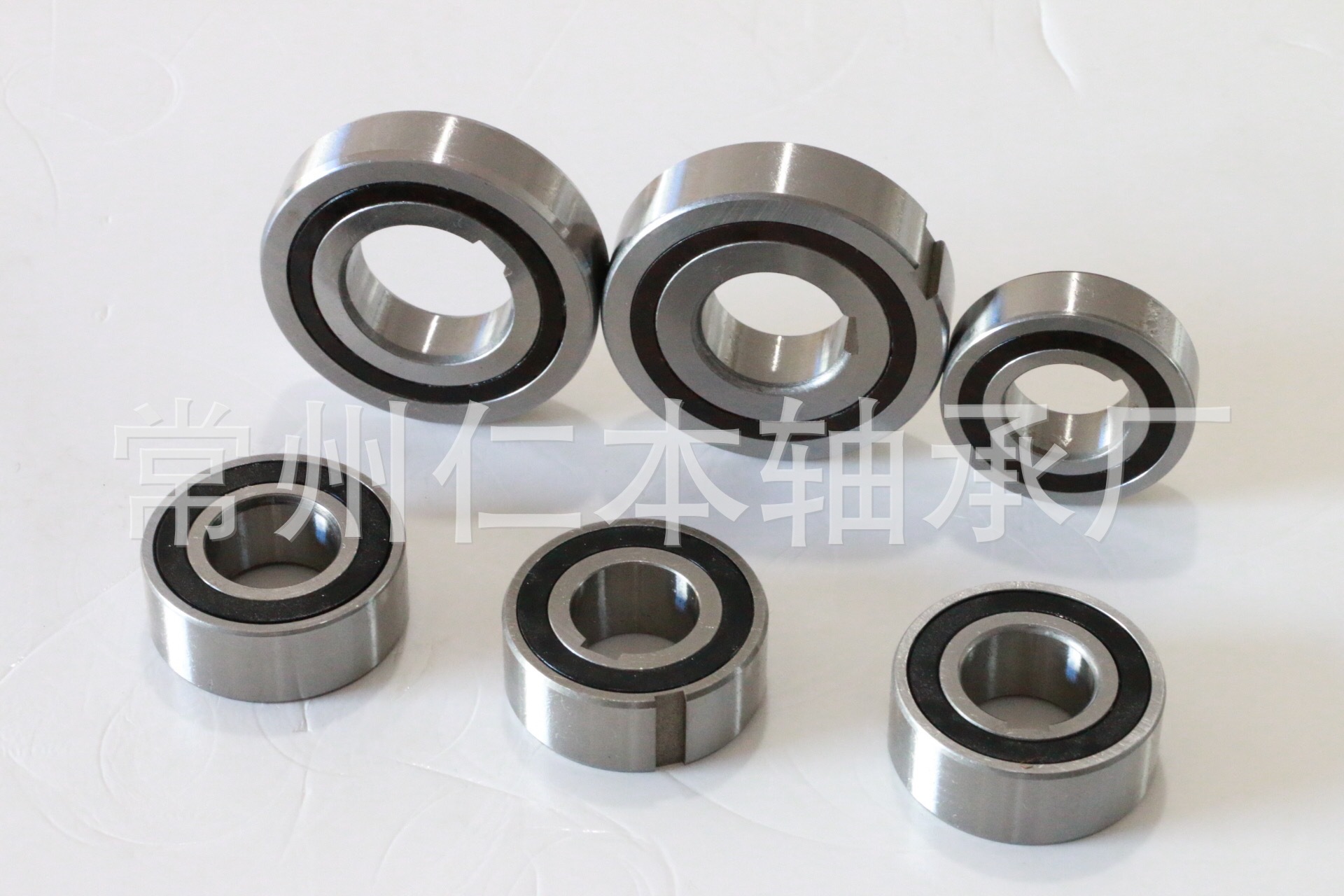

单向轴承CSK原理
CSK型是深沟球轴承和楔块式离合器相结合的组合式单向离合器,俗称单向轴承、单向旋转球轴承或防倒转轴承。外型尺寸与62系列轴承相同(8号40号除外),内含滚珠支撑及润滑脂,两边防尘盖可以防止0.3mm以上的灰尘铁屑进入内部,也可根据使用需要自行更换簧片式密封盖。转矩的传递一般为过盈配合方式,以N6公差将外环与机壁压合,以N6公差将内环与工作轴压合。根据用户需要,内、外环可制作键槽,内环制作键槽的型号为CSK-P,内、外环皆有键槽的型号为CSK-PP。
我公司提供单向轴承CSK系列所有型号,该系列轴承回旋精度高、承载能力强、寿命长。CSK型轴承是深沟球轴承和楔块式离合器相结合的组合式单向离合器,俗称单向轴承、单向旋转球轴承或防倒转轴承。外型尺寸与62系列轴承相同(8号40号除外),内含滚珠支撑及润滑脂,两边防尘盖可以防止0.3mm以上的灰尘铁屑进入内部,也可根据使用需要自行更换簧片式密封盖。

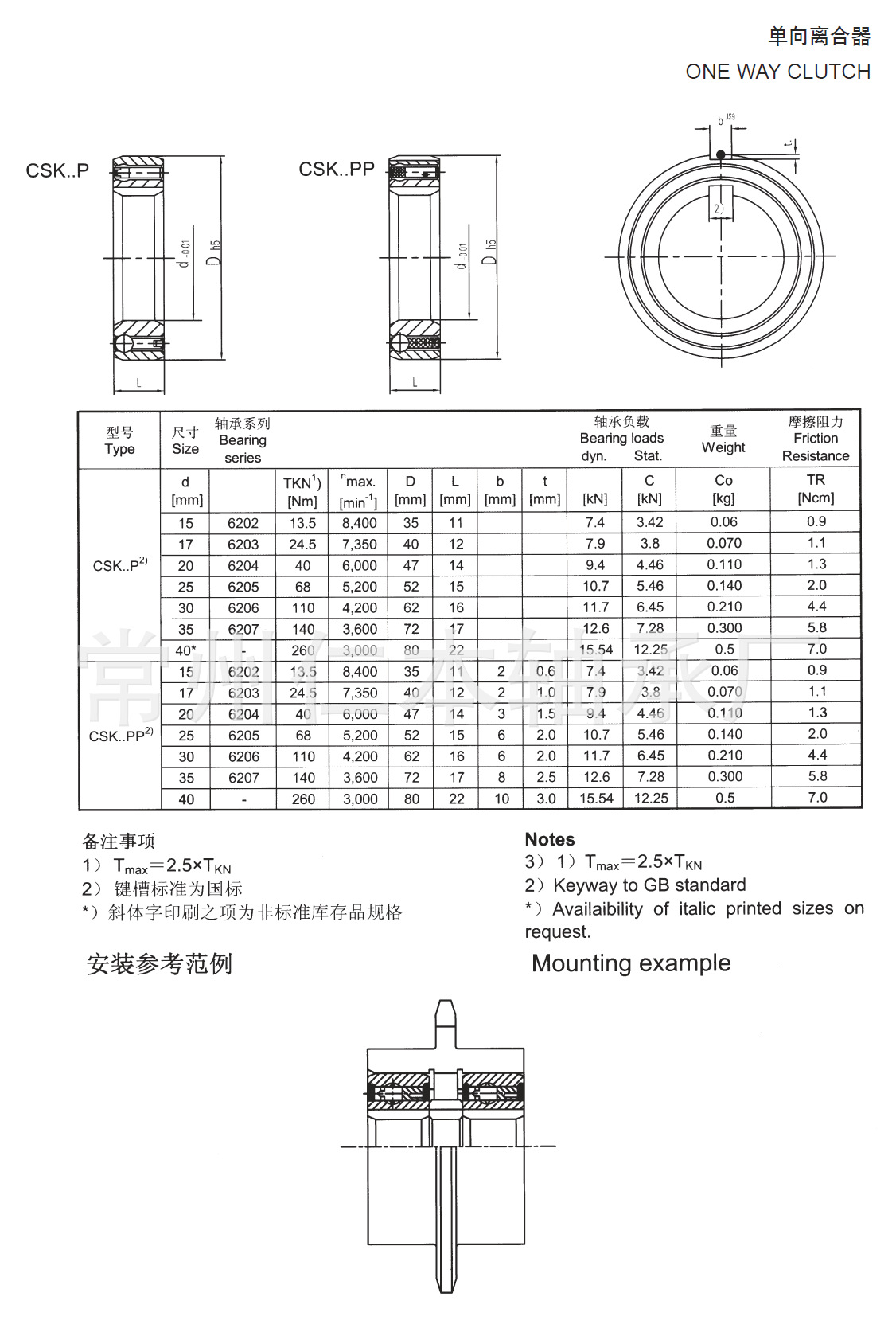

CSK系列尺寸及容量
型号 Type | 尺寸 SIZE | 轴承系列 Bearing series | | | | | 轴承负载 Bearing loads | 重量 weight | 摩擦阻力 Friction Resistance |
| d [mm] | | TKN [Nm] | Nmax [min] | D [mm] | L [mm] | C [KN] | Co [Kn] | [KG] | TR [Ncm] |
CSK (KK) | 8* | - | 2.5 | 15000 | 22 | 9 | 3.28 | 0.86 | 0.015 | 0.5 |
12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2.77 | 0.04 | 0.7 |
15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0.06 | 0.9 |
17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0.07 | 1.1 |
20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0.11 | 1.3 |
25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0.14 | 2.0 |
30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0.21 | 4.4 |
35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0.3 | 5.8 |
40 | - | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0.5 | 7.0 |
CSK…2RS | 8** | | 2.5 | 15000 | 22 | 9 | 3.28 | 0.86 | 0.015 | 0.8 |
12 | | 9.3 | 10000 | 32 | 14 | 6.1 | 2.77 | 0.05 | 3.0 |
15 | | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0.07 | 4.0 |
17 | | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0.09 | 5.6 |
20 | | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0.145 | 6.0 |
25 | | 83 | 5200 | 52 | 20 | 10.7 | 5.46 | 0.175 | 6.0 |
30 | | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0.27 | 7.5 |
35 | | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0.4 | 8.2 |
40 | | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0.6 | 10 |
CSK6003 | 17 | 6003 | 15 | 8400 | 35 | 10 | 7.4 | 3.42 | 0.055 | 0.9 |
CSK6004 | 20 | 6004 | 28 | 7350 | 42 | 12 | 7.9 | 3.8 | 0.065 | 1.1 |
CSK6005 | 25 | 6005 | 78 | 6200 | 47 | 14 | 10.7 | 5.46 | 0.1 | 1.3 |
CSK6304 | 20 | 6304 | 85 | 5300 | 52 | 15 | 12.3 | 7.88 | 0.18 | 2.2 |
CSK6305 | 25 | 6305 | 145 | 4400 | 62 | 17 | 17.3 | 11.51 | 0.26 | 4.4 |
CSK6306 | 30 | 6306 | 205 | 3800 | 72 | 19 | 21.73 | 15.82 | 0.415 | 5.8 |
备注事项:
1)Tmax=2.5*Tkn
2) *注解者 仅一只Z型封盖在轴承端,从此封盖看外环逆时针转动为自由空转状态
3)**仅有一只RS密封盖在轴承端,从此封盖端看外圈逆时针转动为自由空转状态
CSK安装应用:
安装时要注意,
不可敲打内环压迫外环进入机架,及不可敲打外环压迫内环挤入轴外径的方式安装,传递扭矩小(7.4-260N.m),极限转速高
其他注意事项:
1.接合或脱开的离合器,是机电一体化机械传动中的基础元件
2。主要功能是防止逆转、精确定位、传递转矩、切断转矩,也称逆止器或单向轴承
3。使用范围:单向超越离合器主要是用于通用机械、包装机械、印刷机械、纺织机械、传动机械、食品机械、塑料机械、石化机械、起重运输机械、高压开关、风机、减速机、压缩机、机床等
4。选用原则:离合器规格的选定:离合器规格主要根据公称转矩Tn,原动机的功率和额定转速及连接尺寸选定,一般超越离合器计算转矩Tc应使之满足下列公式Tc=β T
β-工作储备系数(一般1.2-3.2)负荷小,β取小值,负荷大,β取大值
5。离合器安装使用须知:离合器的安装应在电机(或其他原动机)的转向确定后,即在确认离合器实际转向与主机要求转向一致之后方可进行。如果安装方向相反,会导致严重事故,离合器外环与机体、内环与轴、键与键槽的配合均为动配合,不得过紧,装配要注意清除毛刺,清洗、擦干并均匀涂上润滑用机油,并用光洁平整的金属厚垫在离合器端面用锤轻击垫板,严禁硬敲和强行装配
6。润滑与保养:各类型号的离合器,在出厂时已加够耐高温、品质稳定的油脂
根据情况可在三个月到半年之内不再重新添加油脂,在此期限之后,应定期检查、清洗、更换油脂
建议,每半年更换一次油脂,恶劣环境下应三个月一次
保管
轴承在出厂时均涂有适量的防锈油并用防锈纸包装,只要该包装不被破坏,轴承的质量将得到保证。但长期存放时,拟在湿度低于65%、温度为20℃左右的条件下,存放在高于地面30cm的架子上为宜。另外,保管场所应避开直射阳光或与寒冷的墙壁触。
与一般的机械零件相比,滚动轴承的精度较高,因此使用时也相应地应小心谨慎。
看不同品牌不同代号:
德国STIEBER代号CSK
CSK8/CSK10/CSK12/CSK15/CSK17/CSK20/CSK25/CSK30/CSK35/CSK40
带一个内键槽:CSK8P/CSK10P/CSK12P/CSK15P/CSK17P/CSK20P/CSK25P/CSK30P/CSK35P/CSK40P
带两个键槽:CSK8PP/CSK10PP/CSK12PP/CSK15PP/CSK17PP/CSK20PP/CSK25PP/CSK30PP/CSK35PP/CSK40PP
带键槽也可用K表示,CSK25K,CSK25KK
加高用2RS表示,如CSK25 2RS,CSK25PP 2RS
美国Cross Morse代号:
KK8/KK10/KK12/KK15/KK17/KK20/KK25/KK30/KK35/KK40
FAG代号
ZZ6204、ZZ6205、ZZ6206、ZZ6207、ZZ6208
德国RINGSPANN瑞班代号ZZ
ZZ8/ZZ10/ZZ12/ZZ15/ZZ17/ZZ20/ZZ25/ZZ30/ZZ35/ZZ40
带一个内键槽:ZZ8P
带两个键槽:ZZ8PP
加高用2RS表示:ZZ8 2RS、ZZ8PP2RS
意大利C.T.S代号UK
UK8ZZ/UK10ZZ/UK12ZZ/UK15ZZ/UK17ZZ/UK20ZZ/UK25ZZ/UK30ZZ/UK35ZZ/UK40ZZ
带一个内键槽:ZZC25ZZ
应用
适用于印刷机械、包装机械、食品机械、测试设备等传递广泛用于止逆 , 送进等机构 , 如液力机械 , 纺织机械,自动上料机械;汽车工业;家用电器 ;验钞机等。
常州仁本轴承厂生产型号:
单向轴承(单向离合器)系列: MZ、MZ-G 系列单向超越离合器, B200 系列凸轮离合器, CSK、CSKP、CSKPP、
CSK2RS、CSKP2RS 系列单向轴承, CKA 系列单向离合器, FWD契块式单向离合器, BB 系列单向轴承 超越离合器逆止器, GFK 系列单向轴承, AS 系列圆柱滚子单向离合器,
PB 系列单向离合器,NSS 系列契块式和星轮式超越离合器,TSS,AS,TFS ,NF 系列椿本式超越离合器, NFR 系列,DC series,BWC BW.X 系列契块式超越离合器, RSBW系列单向超越离合器,
HF,HFL冲压外圈滚针离合器。RBDN电动滚筒逆止器
其他轴承:
1.SL 系列(圆柱滚子轴承), SL0450, SL1829, SL1830, SL1850, SL0148,
2.滚针轴承: NK, NKS, RNA, NKI, NKIS, NA K, KZK, KBK, KZW,TC, TRA, TRB, TRC, TRD, AXK, AXW, LS, AS, WS, GS
3.推力圆柱滚子轴承: K811, K812, K893, K894
4组合轴承: NKIA, NKIB, ZARN, ZARF NX NX….Z NKX NKX…Z NJA59 DNJB59 NKXR NKXR…Z RAX700
5. 冲压外圈滚针轴承: HK, BK, MF, F, FY, FH, KH, KHPP,SCE,BCH,SCH,HK,BK,
6. 滚轮轴承和螺栓轴承: NATR, NUTV, NATR , NATV PP, NUTR, CRY, KR, KRV, KRE, KRVE, NUKR, CR.
仁本车间
我厂专业生产和开发各类单向轴承、滚针轴承,滚轮轴承,止推轴承,单向离合器、超越离合器、凸轮离合器、逆止器、单程离合器、定向轴承、机械离合器、飞轮、星轮滚柱式离合器、楔块式离合器,锁止离合器、定位离合器,同时我厂可定做各类非标离合器。我厂质量可以替代日本TSUBAKI \NSK 德国STIEBER\GMN 美国FORMSPARG RINGSPANN MORSE。产品广泛应用于输送机械、电动滚筒、摩托车、印刷机械、包装机械、提升机、自动上料机械、纺织机械、矿山机械、减速机等
