我公司QL-A100/125/150/200系列气力/风力输送机,是一种先进的大型物料输送、提升、搬运机械设备。
该系列输送机具有结构简单、装配方便的显著特点,可用来压送、吸送、或混合吸送、压送物料。
该系列输送机可以水平、倾斜、垂直输送诸如稻谷、小麦、玉米、高粮、化工原料、塑料及树脂等颗粒状、粉状物料。
该系列输送机适用于粮库、农场、车站、码头、粮油加工和酿造行业,适用于在仓储或生产中的散装、散运、散卸、翻仓、倒垛、补仓、出仓等作业领域。
该系列输送机在输送谷物时,对谷物也有粗略的清选和脱水作用。
设备型号 | 风机口径 (mm) | 风量 (m³/min) | 风机动力 (kw) | 闭风器 (L) | 闭风器动力(kw) | 标配管长 (m) | 输送量 (m³/h) |
QL-A100 | 100 | 2.94~10.13 | 11 | 16 | 1.5 | 15 | 15 |
QL-A125 | 125 | 4.93~12.23 | 15 | 16 | 1.5 | 20 | 20~25 |
QL-A150 | 150 | 9.96~26.94 | 30 | 24 | 2.2 | 30 | 25~35 |
QL-A200 | 200 | 27.63~59.2 | 55 | 24*2 | 2.2*2 | 30 | 40~45 |
该系列输送机主要由罗茨风机、分离筒、闭风器(星型卸料器)、连接管路、输送管等部分组成。其工作原理是,由罗茨风机产生的负压气流经吸咀,软管将物料吸入,通过分离筒,空气与物料分离,物料旋转向下落到闭风器,经闭风器到风机出口端,由正压气流通过输送管路压送到需要的地方,与物料分离后的气体则向上通过分离筒的筛网筒和连接管路的风量调节阀进入风机。
1、风机:为罗茨风机,主要由风机壳体、叶轮、轴承管和电动机等部件组成,三角带传动。
2、分离筒:是物料与气流分离的装置,起到一定的分离、过滤作用。
3、闭风器:由壳体、闭风器端盖、叶轮、密封胶板等零件组成,与电机直连。
4、输送管:4~8英寸橡塑管。
5、电控箱:选配。
6、集尘箱:用于收集尘土,选配。
7、行走端:由机架和行走轮、牵引杆(选配)等组成,可作短途移动。
8、除尘器:用于进入风机前的空气除尘可减轻风机磨损,提高风机使用寿命,选配。
9、压送料斗:单独压送时使用,选配。
10、消声器:选配。

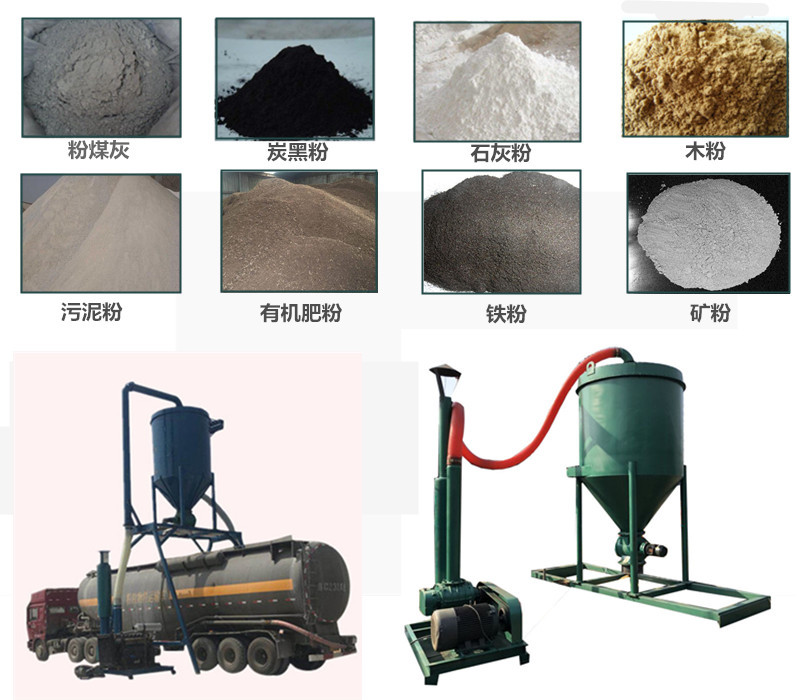

脉冲除尘式气力输送机图片:
沙克龙常规型气力输送机图片:
1、接货后,根据发货清单逐件清点,核对各部件是否齐全。
2、检查各零部件有无松动、缺少和损坏,检查风机、闭风器、减速器的轴承部位是否落入赃物或缺少润滑脂,电器控制箱内电器元件是否损坏,接线是否松动,如有不妥,应逐项处理,全部完好后,可按结构图所示进行组装,并调试。
3、本机由电压为380V,频率50HZ 的三相交流电源供电。用户应根据电机功率大小自备配套的漏电保护开关、启动器(30kw以上电机必须使用)和三相电缆。
4、开机前请按电器接地标准,将机器接地,否则有触电危险。
5、未确定机器正反转,不可启动闭风器,否则可能造成机损坏。
6、调试整机时可暂不装吸粮胶管,启动风机。检查风机皮带轮的转动方向与箭头方向是否相符,视听机器运转情况,待正常运转10-20s后,停机,装上吸粮软管、输送管道等。启动闭风器,再启动风机,成45 度左右插入物料堆,然后观察进料情况,一般出口物料喷出3m左右,产量最佳,此时即可进行正常作业。在调试中,如果发现物料停止流动,应立即提起吸料管,停止进料,将管道吹通,如堵塞严重则只能按下闭风器和风机停止按钮,拆开管道将物料倒出,重新接好管道后检查机器各部位。
7、应根据输送的物料,输送状态反复调试总结其规律,待故障排除后按前述步骤进行试车作业。
8、工作完毕后提起进料管,待机器空转1~2min后,按下闭风器和风机停止按钮,断开电源,
卸下管道将机请理干净后,放到通风避雨的地方。
