[SM1810B]导轨式RS485温湿度传感器
产品型号:SM1810B
产品品牌:搜博
客服微信:13817973353 13818126020
在线客服: 销售1:  销售2:  订制:
热线电话:021-51083595 021-66862055
  • 概述
  • 技术参数
  • 产品选型
  • 资料下载

 产品介绍

     SM1810B  RS485型温湿度传感器,内部使用了进口数字式温湿度传感内核及相关器件,确保产品具有较高的可靠性与卓越的长期稳定性。产品设计了RS232、RS485、CAN等多种输出方式供选择。
     本传感器可应用于(1)SMT行业温湿度数据监控 (2) 电子设备厂温湿度数据监控(3) 冷藏库温湿度监测(4) 仓库温湿度监测 (5) 药厂GMP监测系统(6) 环境温湿度监控(7) 电信机房温湿监控 (8)宾馆温湿度监控(9)档案室温湿度监控(10)智能家居温湿度监控(11) 其它需要监测温湿度的各种场合等。
    为便于工程组网及工业应用,本传感器采用工业广泛使用的MODBUS-RTU通讯协议,支持二次开发。用户只需根据我们的通讯协议即可使用任何串口通讯软件实现传感器数据的查询和设置。


 特点与特色
     1. 采用进口传感器,精度高,不会因距离太远导致数据不准确
2. 远距离通信接口,最远可达1公里
3. 指令简单、高性价比
4. 导轨式安装,更简单方便
5. 基于工业通用的MODBUS-RTU协议,可接入PLC或组态软件

 接口说明
SM1810B接口通讯方式为RS485,其引脚定义如下:
标号引脚说明
1DC 6-24V电源正
2GNDDC 6-24V电源负
3B-RS485 B-
4A+RS485 A+


 通讯协议
  设备所有操作或回复命令都为16进制数据。默认通讯波特率:9600,8,n,1。

1. 基本命令格式:
[设备地址][功能码][起始地址:2字节][数据长度:2字节][CRC16校验]
意义如下:
A、设备地址:设备地址范围为1-249,  250即0xFA为通用查询地址,当不知道设备地址时,可用此通用查询地址进行查询。
B、功能码:不同的应用需求功能码不同,比如3为查询输入寄存器数据。
C、起始地址:查询或操作寄存器起始地址。
D、数据长度:读取的长度。
E、CRC校验:CRC16校验,低位在前,高位在后。

2读取数据:
命令说明设备地址功能码起始地址数据长度校验码
使命格式010300 0000 02C4 0B
发送举例   01 03 00 00 00 02 C4 0B

 响应格式及举例:

响应说明设备地址功能码数据长度温度数据湿度数据校验码
响应格式01030406 BE1D F492 48
响应举例 01 03 04 06 BE 1D F4 92 48
      上例响应数据中:由于测点数据长度占两个字节,比如温度数据为06 BE, 折成10进制即为:1726,因模块分辨率为0.01,该值需除以100,即实际值为17.26度,同理:1D F4为湿度数据,十进制数据为:7668,湿度值为76.68%RH.

 用户也可以根据寄存器地址,根据上述协议格式读取相应数据。产品可用寄存器列表如下:
组态软件中地址寄存器地址
(十六进制)
寄存器说明数据类型值范围
4000100 01温度无符号整形0-65535
4000200 02湿度无符号整形0-65535
4010000 64型号编码无符号整形1000-65535
4010100 65测点总数无符号整形1000-65535
4010200 66设备地址无符号整形1000-65535
4010300 67波特率无符号整形1-6
4010400 68通讯模式无符号整形1-2
4010500 69协议类型无符号整形1-3
4010600 6A上传时间间隔无符号整形0-36000
4010700 6B温度校正值无符号整形0-1000,64535-65535
4010800 6C湿度校正值无符号整形0-1000,64535-65535

3读取与修改设备地址
 读取设备地址。
若不知道当前设备地址、且总线上只有一个设备时,可以通过此命令查询当前设备地址。
命令说明设备地址功能码起始地址数据长度校验码
使命格式010300 0000 64D0 5E
发送举例FA 03 00 64 00 01 D0 5E

 响应格式及举例:

响应说明设备地址功能码数据长度数据校验码
响应格式01030207 123A 79
响应举例01 03 02 07 12 3A 79

 更改设备地址
命令说明设备地址功能码起始地址目标地址校验码
使命格式010300 6600 02E8 14
发送举例01 06 00 66 00 02 E8 14
上述举例将设备地址1更改为2。

 响应格式及举例。 成功更改后,设备会响应。
响应说明设备地址功能码寄存器地址目标地址校验码
响应格式020600 6600 02E8 27
响应举例02 06 00 66 00 02 E8 27

4. 读取与修改波特率
 读取波特率。设备默认出厂波特率为9600,若需要更改,可根据下表及相应通讯协议进行更改操作。
波特率代码备注
24001
48002
96003默认
192004
384005
1152006

读取波特率发送命令说明

命令说明设备地址功能码起始地址数据长度校验码
使命格式010300 6700 0135 D5
发送举例01 03 00 67 00 01 35 D5

 响应格式及举例:

响应说明设备地址功能码数据长度波特率代码校验码
响应格式01030200 033A 79
响应举例01 03 02 00 03 F8 45

 更改波特率
命令说明设备地址功能码起始地址目标地址校验码
使命格式010300 6600 02E8 14
发送举例01 06 00 67 00 05 F8 16
上述举例将波特率从9600更改为38400,即将代码从3更改为5。
响应说明。成功更改后,新的波特率会即时生效,此时设备会失去响应,或响应不正确。

5. 修改通讯模式
   本功能暂不支持用户修改操作。

6. 修改协议类型
   本功能暂不支持用户修改操作。

7. 修改上传时间间隔
   本功能暂不支持用户修改操作。

8. 温湿度校正值
      当数据与参照标准有误差时,我们可以通过调整“温度校正值”来减小显示误差。 校正差值可修改范围为正负10度,即值范围为0-1000或64535-65535。
      比如当温度显示值偏小1度时,我们通过增加1度来校正。因产品分辨率为0.01,实际通讯中,值1在命令中用100即十六进制0x64来表示;如果需要减小,则可以设置负值,比如-1度,对应十六制制值为FF 9C,其计算方式为100-65535=65435,再转为十六进制则为0x FF 9C。
     我们以温度为例:
命令说明设备地址功能码寄存器地址校正参数校验码
使命格式010300 6B00 64F9 FD
发送举例01 06 00 6B 00 64 F9 FD
     成功更改后,设备会响应。
响应说明设备地址功能码寄存器地址校正参数校验码
响应格式010600 6B00 64F9 FD
响应举例01 06 00 6B 00 64 F9 FD
     湿度的校正值修改方法一样,只是寄存器地址为00 6C。

 注意事项
一. 接线检查
1.使用前请认真阅读说明书,确保接线正确,因接线错误导致产品损坏不在免费质保范围内。
2. 本产品禁止在大于85度或有化学物质环境下使用。
3. 产品若发生故障不得自行拆卸。

二. 故障分析与排除
1. 没有通讯
                   可能原因:
1)  检查接线是否正确:如果RS485信号线接反或供电小于DC5.5V都有可能造成无通讯;
2)  用户是否使用了USB转换线? 如果使用,驱动是否正确安装? 对应的串口号是否正确?
3)  是否更改过波特率,如果更改过,建议使用2400,4800,9600,19200,38400,115200挨个发送查询命令:FA 03 00 64 00 01 D0 5E,直到有数据。

2. 测温数据显示为0
                              可能原因:
1)  若用户使用自己的调试工具或软件,检查寄存器地址是否正确;
2)  检查传感器接线是否有断线现象。
3)  传感器是否有浸水现象,若有,去掉结水烘干后再试。

 产品方案

    SM1810B传感器内置RS485接口转换器,通过RS485总线的组网方式,可以将通讯距离延长到最长1200米,可以有效解决连接距离过短的问题。

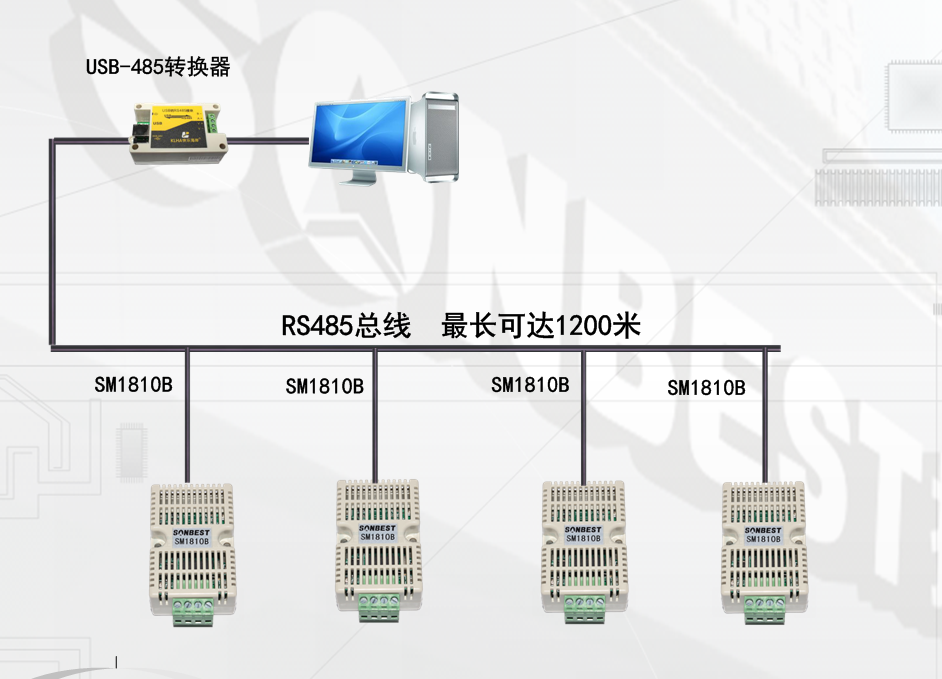

   下图是基于SM1810B传感器典型温湿度监测与控制的RS485组网结构图,每个SM1810B传感器都有一个节点编号,一个小系统,可以放置1-35个SM1810B传感器。 因每个传感器采用宽电池供电,所以整个系统都可以采用总线供电的方案。




方案组成

序号名称型号数量说明
1RS232/R485隔离转换器RS232/R4851RS485总线直接转成可以与电脑相连的RS232接口
2RS485温湿度传感器SM1810B1-35温湿度总线式一体传感器
3总线式控制器SC1050B1可选
4总线电缆 若干
5系统软件 1可选

方案优点:总线式布点,安装方案,系统结构简单,成本低,可维护性强,是温室大棚、智能小区等各种系统的首选方案。


 外形尺寸
SM1810B,导轨式,RS485,温湿度,传感器




 产品清单
序号名称型号数量备注
1RS485温湿度采集模块SM1810B1台
2四芯插头 1个




 产品照片





 订货须知
型  号 型号说明备注
SM1810SM1810XY其中X为
A时 RS232 接口
B时 RS485接口
C时 CAN 接口
Y=1时 ,精度4.5%
Y=2时 ,精度3%
Y=3时 ,精度2%
