OKEE电子纸墨水屏标签系统简介

产品简介 Brief introduction：

电子纸墨水屏标签(简称ESL电子标签或电子标签)系统是由墨水屏电子纸标签，基站、安装配件、服务器、手持终端和局域网/互联网组成。

电子纸墨水屏标签(俗称电子纸标签或电子标签)是一款采用以太网波特率115200，无线频率433.92MHz通讯的电子纸墨水屏标签。

电子纸墨水屏标签采用的多稳态点阵电子纸显示屏，保证显示内容清晰，可靠稳定，条码，二维码可读，功耗低，环保，断电显示内容不消失。同时支持单个、批量更新模式，较于传统纸质标签，其最大的特点是可循环使用，自动更新信息，可远程操控，搜索定位，数据采集传输及分析。广泛应用于智能售货机、智能超市、无人超市、生鲜超市、传统大型超市的商品价格标识系统管理；智慧仓储、物流管理；生产流水线周转箱标识作业；病床管理、药房精准拣药、补货；仓库精准拣货、补货、资产管理等应用系统管理；可穿戴设备、电子会议、文件、档案、图书、资料、寄存等系统管理；特别是为实现工业4.0、人工智能及机器人精准作业等物联互联网管理系统及大数据、云数据、数据云奠定了坚实的基础。

产品特点 Hallmark：

* 节能、环保。

* 一维、二维条码，桥接移动物联互联。

* 支持单个、批量、即时更新或定时更新。

* 433.92MHz无线通讯空旷距离可达30米。

* 智慧系统标准接口，智能无缝对接所有系统。

* 显示屏上显示信号强弱及电池电量，直观明了。

* 坐标管理显示，任意自由个性化内容显示，智能变更。

* ID号与LED灯及一维、二维条码集合一体正确引导人工智能及机器人精准作业。

* 支持远程更新资料信息及数据传输、收集与分析，实现大数据及云数据的建立，智能系统管理。

* 支持115200以太网远程控制管理，实行2G/3G/4G/5G手机等成为手持终端，实现互联网物联运行。

* LED灯频闪定位，ID号身份登记，ID号显示加密、程序加密、数据加密，防盗、防拆自毁数据保护。

产品应用 ount：

* 资产、商品标识及管理。

* 仓库拣货、补货系统管理。

* 智慧仓储、智慧物流系统管理。

* 生产流水线周转箱标识作业系统管理。

* 病床管理、处方药房拣药/补货系统管理。

* 食堂、生鲜超市、传统大型超市商品价格标识系统管理。

* 自动售货机、无人超市、智能超市商品价格标识系统管理。

* 电子会议、博物馆、图书馆、档案馆、资料室、实验室、收藏室等系统管理。

* 银行、机场、高铁(火车)站、高级会所、酒店、等VIP贵宾保险柜(箱)系统管理。

产品外观

电子纸墨水屏标签根据显示颜色分为黑白双色屏和黑白红/黄三色屏，白色外壳，可以根据客户要求贴上定制标识和文字，正面有指示灯，一旦有数据接收，指示灯将闪烁。右上角显示信号强度和电池量。背面有导轨槽，方便安装在货架上导轨,ID按键孔:用来显示标签ID。

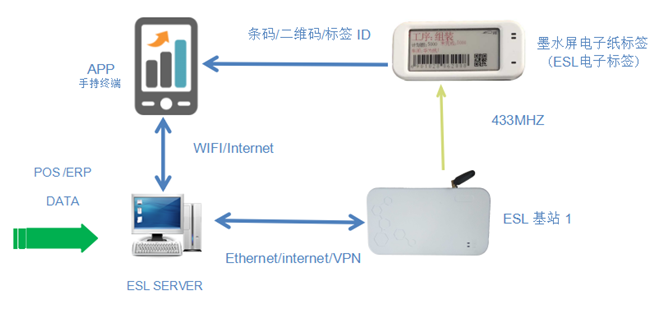

电子纸墨水屏系统拓扑图

图1

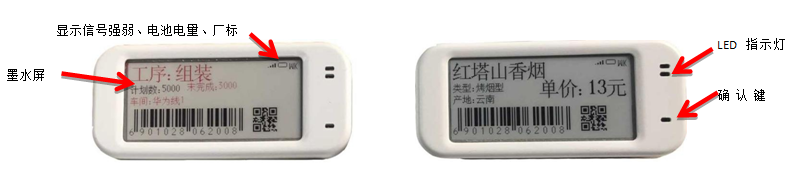

电子纸墨水屏标签正面示意图(黑白双色、黑白红/黄三色)

图2

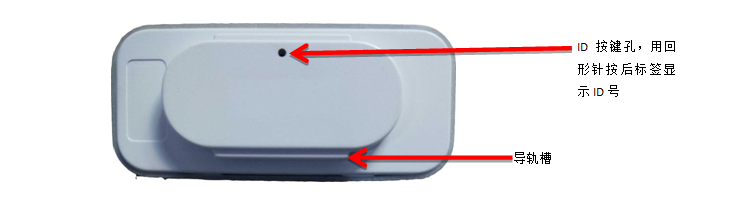

电子纸墨水屏标签背面示意图

图3

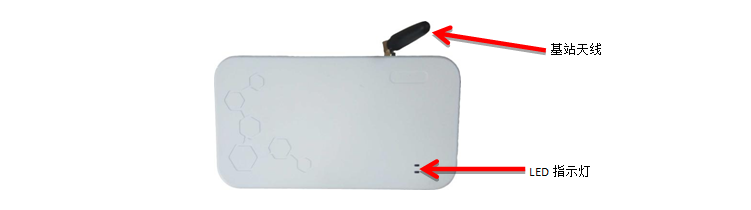

基站示意图

图4

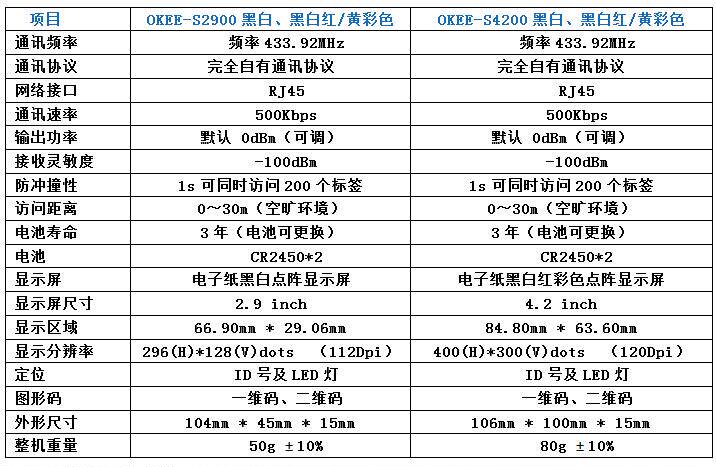

表1 电子纸墨水屏标签尺寸可以根据客户需求订制，常用规尺寸为2.9寸和4.2寸：
