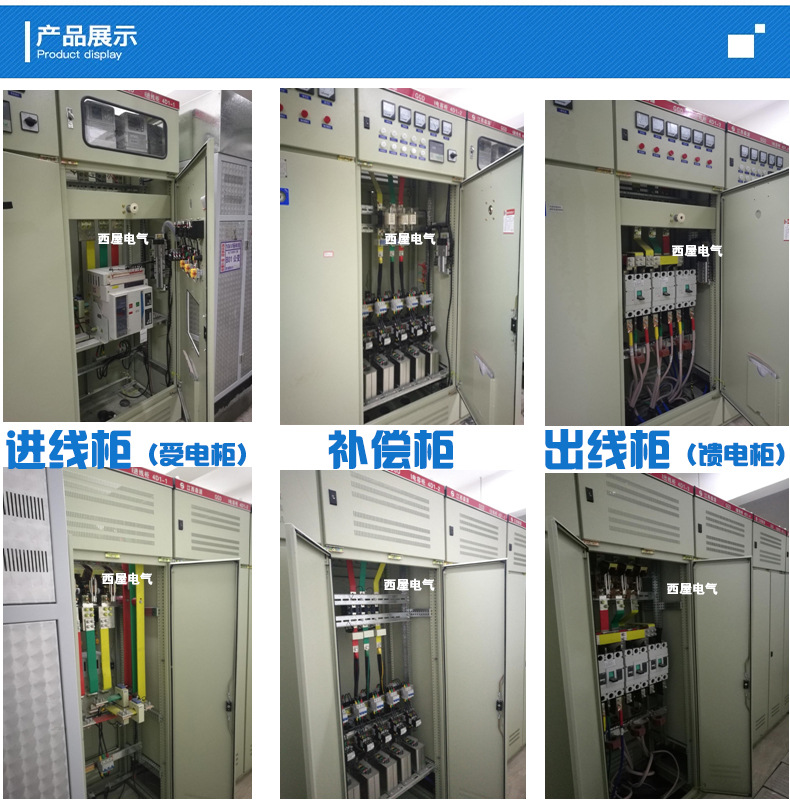

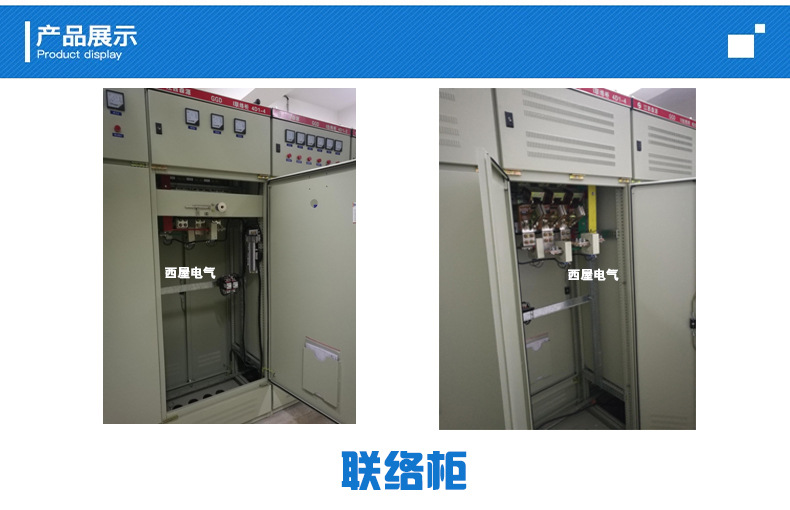

GGD低压进线柜 GCK出线柜 MNS电容补偿柜 GCS低压联络柜
江西西屋电气有限公司专业生产销售高低压开关柜(KYN28、XGN15、GCK、GGD、MNS、GCS)、电缆分支箱、配电箱、PK屏、JP补偿柜、动力柜,真空断路器、负荷开关、隔离开关、高压熔断器、高压避雷器、绝缘子系列、穿墙套管、高压互感器等各类高压系列产品。
公司以技术实力和产品质量获得业界的认可;由于公司产品型号较多,价格各不相同,请先咨询在订购,欢迎各界朋友莅临参观、指导和业务洽谈!
移动电话:18170971836
邮箱:lisa@
QQ:3384564426
1、概述

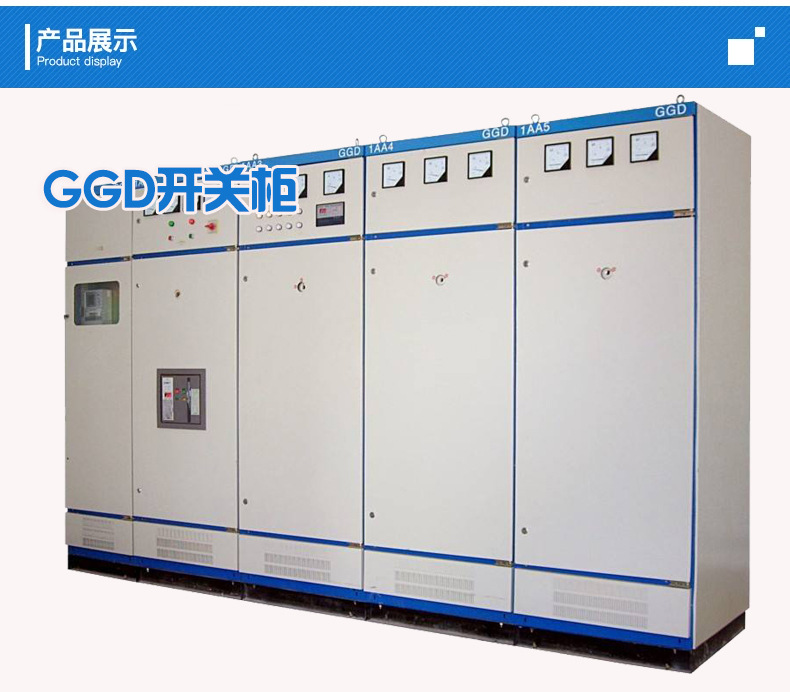

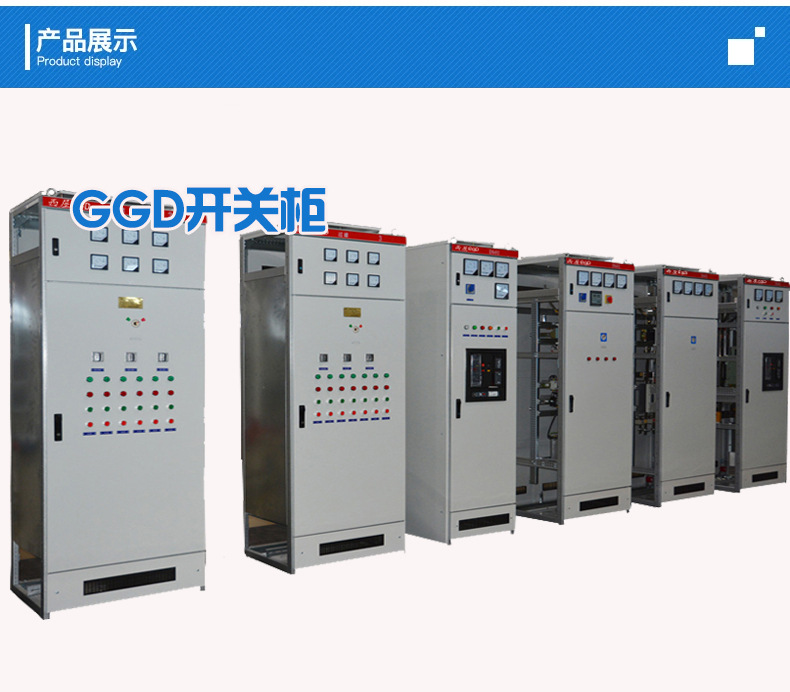

GGD型配电柜(低压固定式开关柜)广泛应用于发电厂、变电所、厂矿企业等电力配电系统中,作为动力,照明及发配电设备的配电转换,分配与控制之用。本产品符合IEC60439、GB7251标准要求。
2、使用环境与条件
环境温度:-5℃~+40℃,24小时内的平均温度≤+35℃
相对湿度:日平均值≤95%,月平均值≤90%
海拔高度:≤2000米(大于2000米需降容使用)
地震裂度:≤8级
垂直倾斜度:≤5度
安装环境:户内,无火灾、爆炸危险、严重污染、化学腐蚀、长期剧烈震动等环境场所
注:超出上述正常使用环境,订货时需要特殊书面说明
3、型号说明
4、主要技术参数
5、产品特点
柜体采用通用柜形式,框架用8MF型钢局部焊接组装而成,具有E=25mm安装模数孔, 通用系数高;框架及面板均采用环氧静电喷塑处理,无喷涂部件采用镀锌处理柜体外形采用黄金分割比设计,美观大方
柜体上下两端均设有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,冷风由下端槽孔补充
进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的柜体的防护等级为IP30,也可根据用户安装场所要求,在IP30~IP40间选择
柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运
具有分断能力高,动热稳定性好,电气方案组合灵活方便等特点
